Abwasser­wärme­tauscher & Abwasser­technik

Unser Produkt­portfolio zur Abwasser­wärme­rückgewinnung. System­lösungen für Geschoss­wohnungsbau & Industrie.

Durchlaufwärmetauscher

ABW-DWT
Schmutzwasserrechen

ABW-SWR
Abwasserpufferspeicherwärmetauscher

ABW-PSW
Abwasserweiche

ABW-K2
Spülfunktaster

SFT
Abwasserschichtspeicherwärmetauscher

ABW-SSW 180

Platten­wärmetauscher

ABW-DWT

Der ABW-DWT ermöglicht die Wärmerückgewinnung aus Abwasser mit hohen Volumenströmen. Dabei erstreckt sich die Spanne des Einsatzgebietes von häuslichen und industriellen Mischabwassersystemen über Schwimmbäder bis hin zur landwirtschaftlichen Nutzung in Aquakulturen. Die zurückgewonnene Wärme kann indirekt über eine beliebige Wärmepumpe oder direkt über einen Zwischenkreislauf zur Erwärmung von Trinkwasser genutzt werden.

Anwendung*
Industrie, Schwimmbäder, Wohnblöcke, Kläranlagen, Landwirtschaft, etc.

*Nutzung von Grau- oder Mischabwasser, bei häuslichem Mischabwasser Vorfilter notwendig, Einschränkung durch hohen Chloridgehalt
Leistung*
bis zu 250 kW

*Anwendungsfall Abwasser; kontinuierlicher Abwasserstrom, Temperatursenkung durch Wärmepumpe
Wärmetauscherfläche*
6,70 – 67,2 m²
2 – 10 Platten

*In Kaskade schaltbar für größere Fläche
Material
Edelstahl (1.4404)
max. Abwassertemperatur
70°C
Dimensionen
Höhe: 1500mm
Länge: 1800mm
Breite: 780mm
Leergewicht
bis ca. 500kg
Anschlüsse
Wärmetauscher: DN20 – 65 (1" – 2,5")
Überlauf: DN110
Grauwasser: DN110
Ablauf: DN110
Reinigung
Integrierte extrem langlebige und robuste Flächen-Reinigungsanlage für anhaltende Effizienz

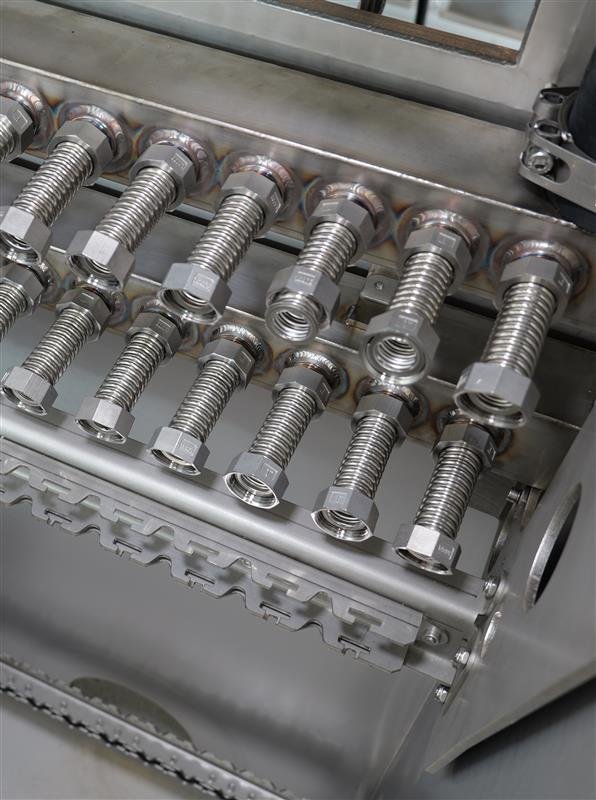

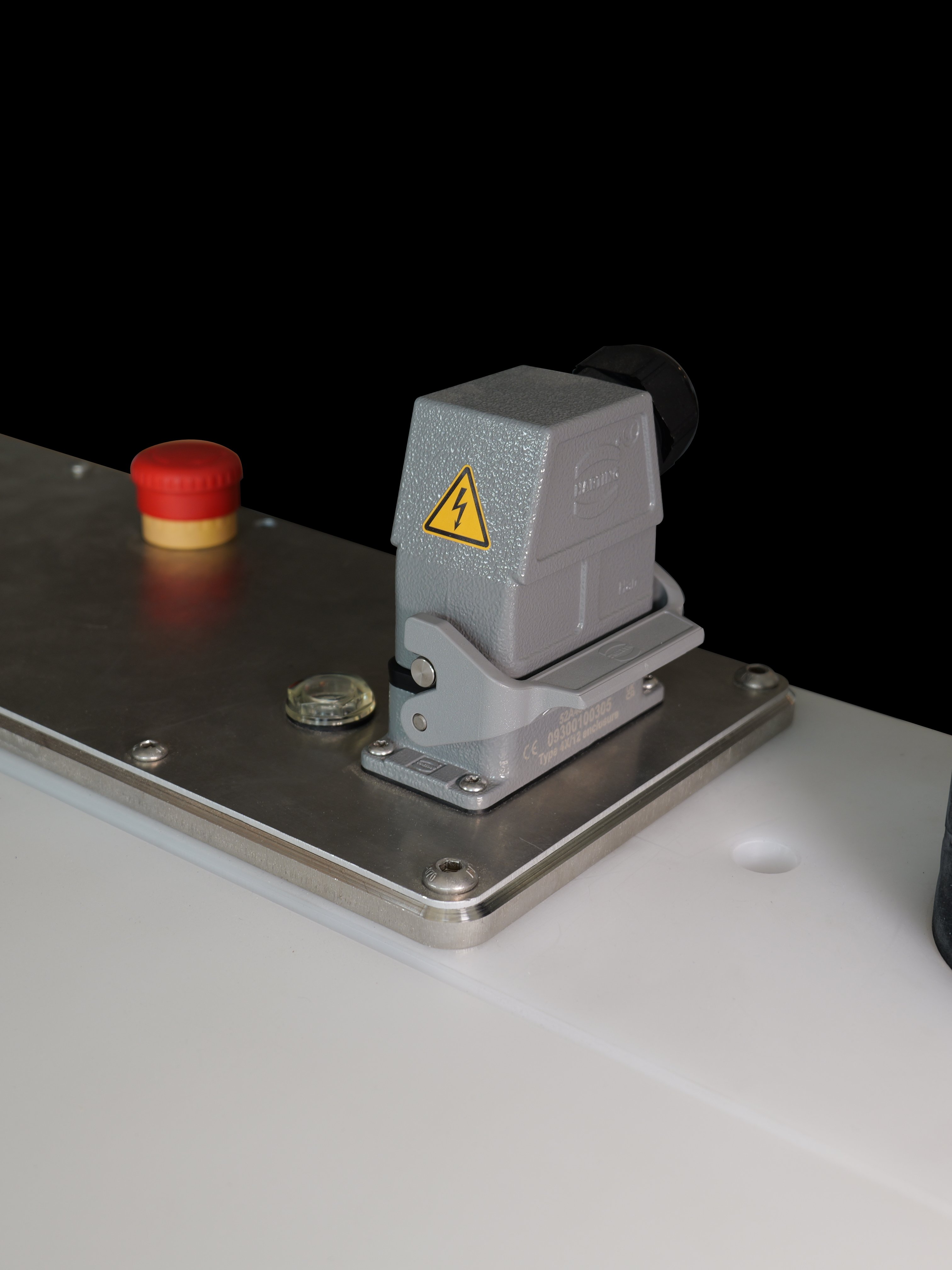

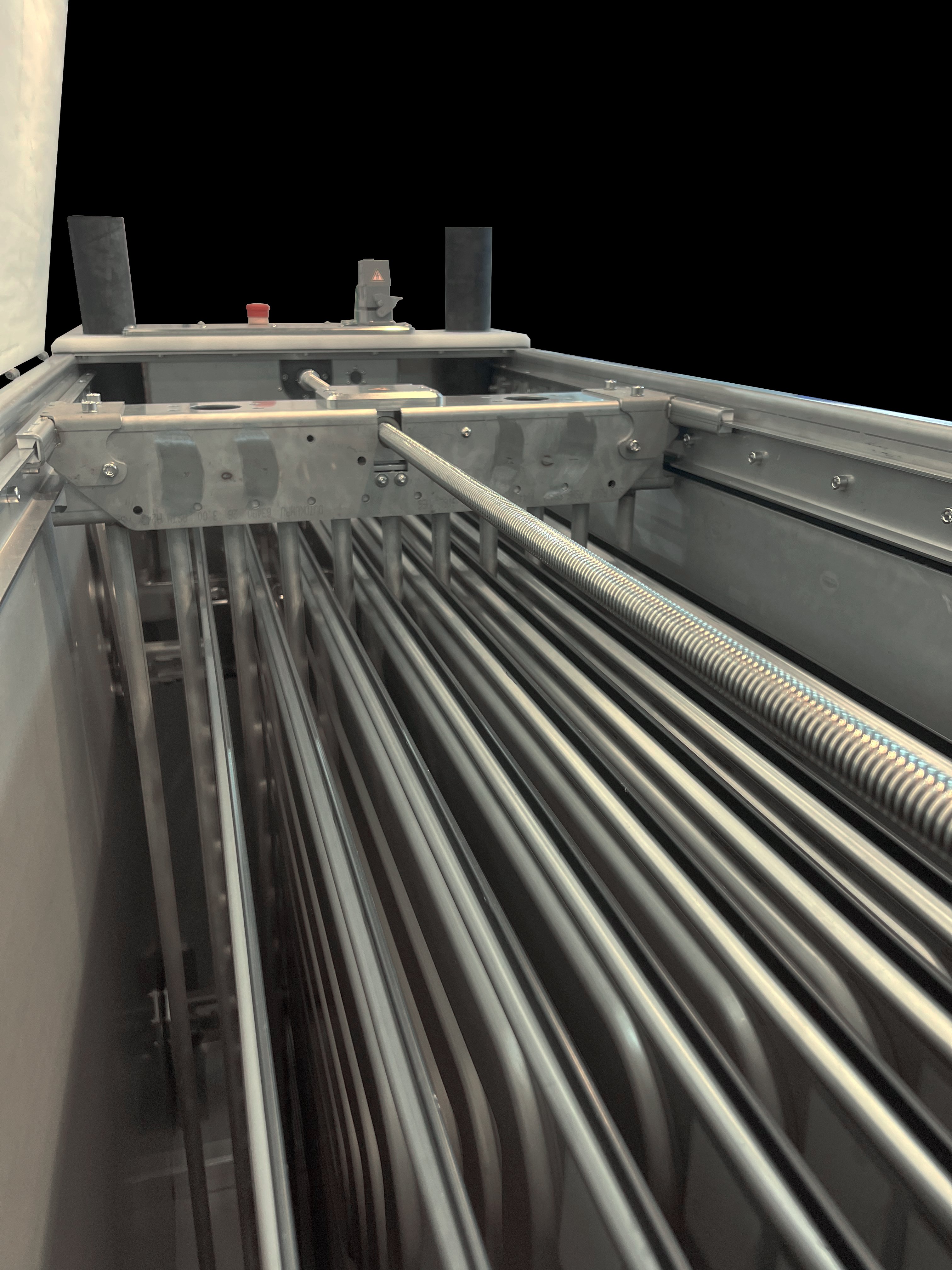

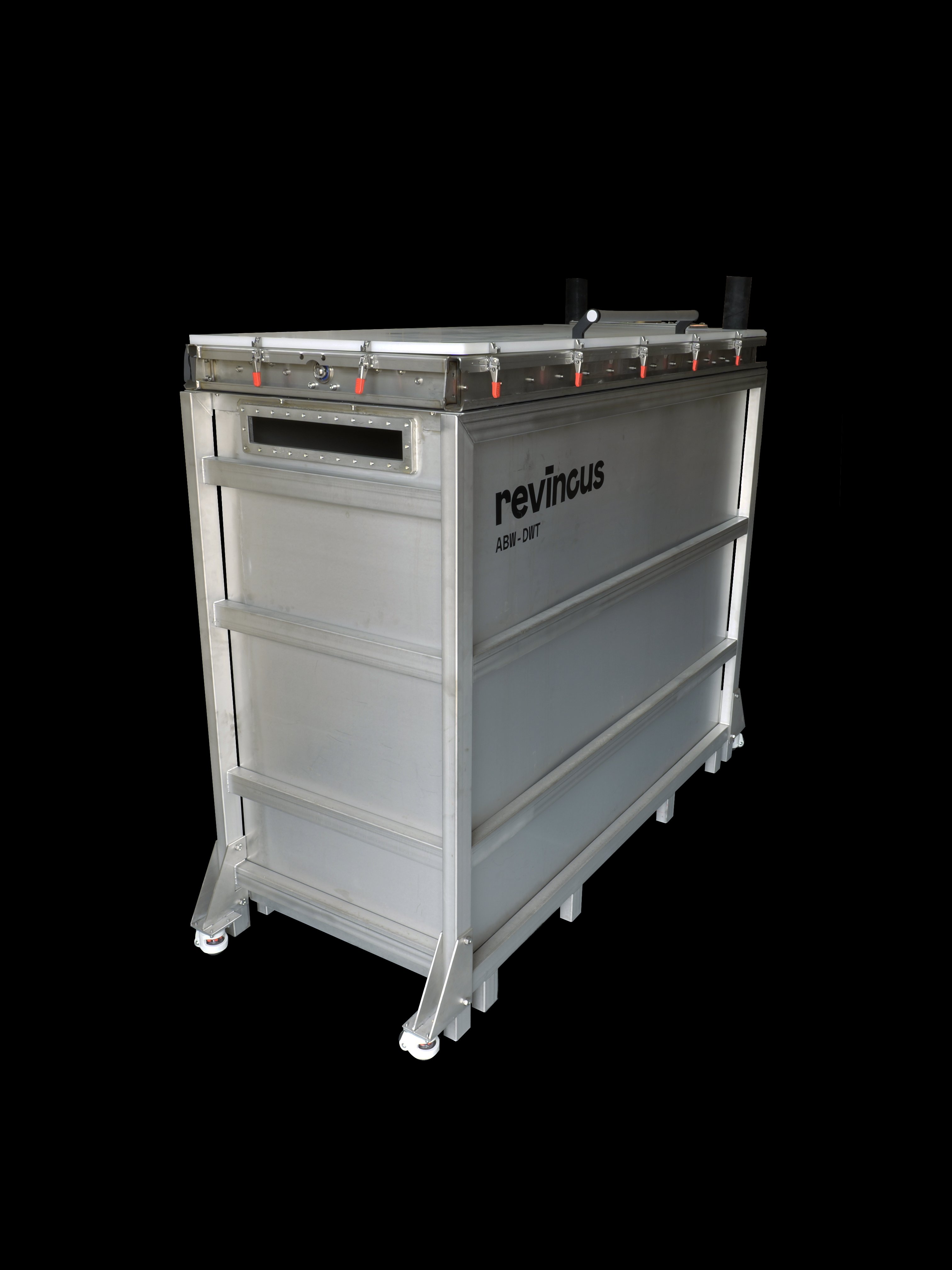

Abwasserwärmetauscher ABW-DWT von revincus Abwasserwärmetauscher ABW-DWT von revincus Detailaufnahme Abwasserwärmetauscher ABW-DWT von revincus Detailaufnahme Abwasserwärmetauscher ABW-DWT von revincus mit und ohne Verkleidung
Downloads

ABW-DWT Anfrage

Ihr erster Schritt zur Abwasserwärmerückgewinnung.

Ich habe die Informationen zum Datenschutz und zur Verarbeitung meiner personenbezogenen Daten gelesen und bin damit einverstanden.

*

Ich willige ein, dass ein Mitarbeiter der revincus GmbH sich telefonisch oder per Mail mit mir in Verbindung setzt.

*

Die mit einem * gekennzeichneten Felder sind Pflichtangaben.

Vielen Dank für Ihre Anfrage!

Schmutzwasser­rechen

ABW-SWR

Der ABW-SWR dient der Vorreinigung von Abwasserströmen. Stark verschmutze Abwässer werden von enthaltenen Schwebstoffen befreit und können nachgeschaltete durch den ABW-DWT zur Wärmerückgewinnung genutzt werden. Das Filtergut wird automatisiert abgereinigt und von dem gefilterten Abwasser nach dem Wärmetauschprozess weggespült.

Anwendung*
Fäkalhaltige Abwässer, Abwasser mit grober Feststofffracht
*zum Herausfiltern von Feuchttüchern, Damenbinden etc.
Volumenstrom
min. 1,25 m³/h
max. 70,0m³/h
Antrieb des Rechens
Elektromotor
Material
Edelstahl (1.4404)
max. Abwassertemperatur
70°C
Dimensionen
Höhe: 2700mm
Länge: 1400mm
Breite: 780mm
Leergewicht
bis ca. 150kg
Anschlüsse
Zulauf: DN200
gefiltertes Wasser: DN200
Ablauf: DN300
Abwasserwärmetauscher ABW-SWR von revincus Abwasserwärmetauscher ABW-SWR von revincus Abwasserwärmetauscher ABW-SWR von revincus Detailaufnahme Abwasserwärmetauscher ABW-SWR von revincus Schwarzwasserrechen in Funktion

ABW-SWR Anfrage

Ihr erster Schritt zur Abwasserwärmerückgewinnung.

Ich habe die Informationen zum Datenschutz und zur Verarbeitung meiner personenbezogenen Daten gelesen und bin damit einverstanden.

*

Ich willige ein, dass ein Mitarbeiter der revincus GmbH sich telefonisch oder per Mail mit mir in Verbindung setzt.

*

Die mit einem * gekennzeichneten Felder sind Pflichtangaben.

Vielen Dank für Ihre Anfrage!

Pufferspeicher­wärmetauscher

ABW-PSW

Der Abwasserwärmetauscher ist speziell für die Wärmerückgewinnung aus Grauwasser entwickelt worden. Er ist in Gebäuden mit mindestens 20 Bewohnern einsetzbar und lässt sich mit beliebigen Solewärmepumpen kombinieren. In Gebäuden ohne separate Grauwasserführung kann die ABW-K2 vorgeschaltet werden.

Anwendung
nicht fäkalbeschmutztes Abwasser
Leistung*
5,5kW

*Anwendungsfall häusliches Grauwasser; Absenkung von 25°C auf 8°C durch Wärmepumpe
Wärmetauscherfläche
6,6m²
Auslegung
700 L Fassungsvolumen
min. 20 Personen
max. 40 Personen

In Kaskade schaltbar für höhere Fassungsvolumen
Dimensionen
Höhe: 1400mm
Durchmesser: 780mm
Anschlüsse
Wärmetauscher: DN20(1")
Überlauf: DN50
Grauwasser: DN75
Ablauf: DN110
Reinigung
Integrierte Bürsten-Reinigungsanlage für anhaltende Effizienz

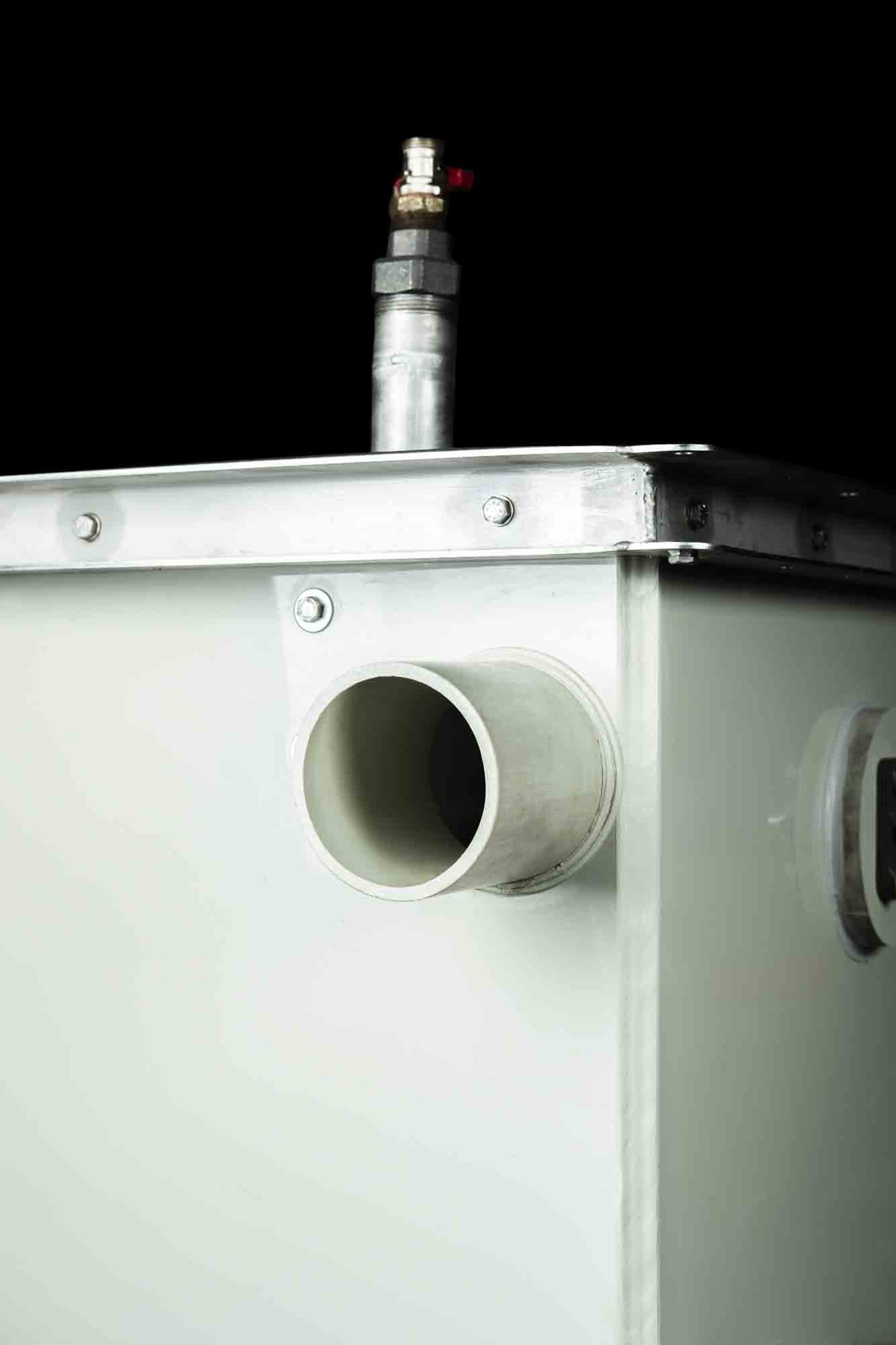

Abwasserwärmetauscher ABW-PSW von revincus Abwasserwärmetauscher ABW-PSW von revincus Detailaufnahme Abwasserwärmetauscher ABW-PSW von revincus Detailaufnahme Abwasserwärmetauscher ABW-PSW von revincus Detailaufnahme
Downloads

ABW-PSW Anfrage

Ihr erster Schritt zur Abwasserwärmerückgewinnung.

Ich habe die Informationen zum Datenschutz und zur Verarbeitung meiner personenbezogenen Daten gelesen und bin damit einverstanden.

*

Ich willige ein, dass ein Mitarbeiter der revincus GmbH sich telefonisch oder per Mail mit mir in Verbindung setzt.

*

Die mit einem * gekennzeichneten Felder sind Pflichtangaben.

Vielen Dank für Ihre Anfrage!

Abwasserweiche

ABW-K2

Die Abwasserweiche ABW-K2 dient zur Trennung von Grau- und Schwarzwasser an einem Mischabwasserstrang. Durch die Integration einer Abwasserweiche ist der Einsatz einer Abwasserwärmerückgewinnung - ohne Nachrüstung eines separaten Grauwasserstrangs - in Bestandsgebäuden möglich.

Anwendung
Trennung von Grau- & Schwarzwasser am Fallstrang
Dimensionen
Höhe: 445mm
Breite: 320mm
Tiefe: 330mm
Anschlüsse
Abwasseranschluss: DN110
Grauwasseranschluss: DN75
Schwarzwasseranschluss: DN110
Überlauf: DN110

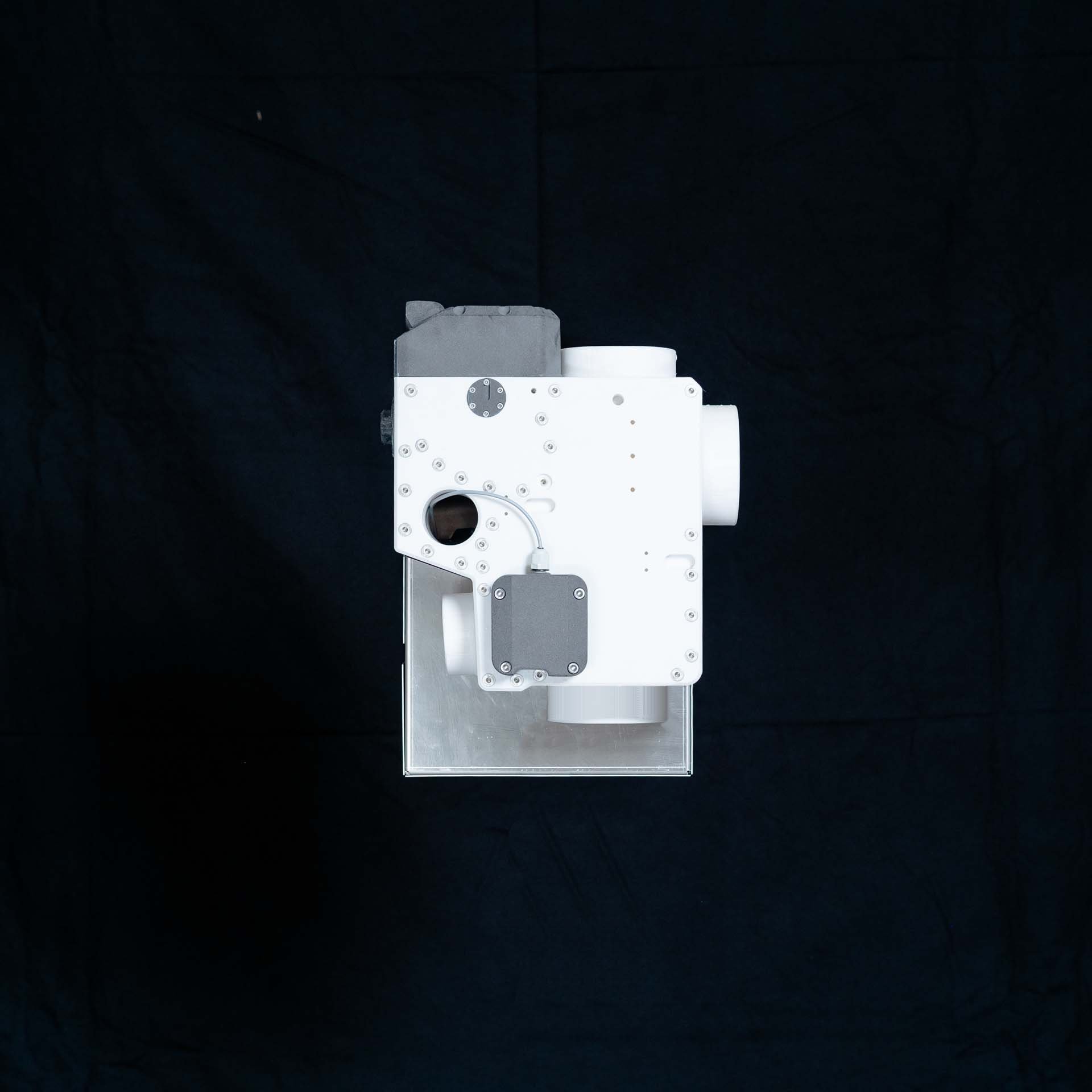

Abwasserweiche ABW-K2 von revincus Abwasserweiche ABW-K2 von revincus Abwasserweiche ABW-K2 von revincus Abwasserweiche ABW-K2 von revincus
Downloads

ABW-K2 Anfrage

Ihr erster Schritt zur Trennung der Abwässer und zur Abwasserwärmerückgewinnung.

Ich habe die Informationen zum Datenschutz und zur Verarbeitung meiner personenbezogenen Daten gelesen und bin damit einverstanden.

*

Ich willige ein, dass ein Mitarbeiter der revincus GmbH sich telefonisch oder per Mail mit mir in Verbindung setzt.

*

Die mit einem * gekennzeichneten Felder sind Pflichtangaben.

Vielen Dank für Ihre Anfrage!

Spülfunktaster

SFT

Der Spülfunktaster SFT dient zur Detektion von Toilettenspülungen (Schwarzwasser). Dieser wird in Kombination mit der Abwasserweiche ABW-K2 eingebaut und sichert eine fehlerfreie Trennung von Schwarz- und Grauwasser an den Fallsträngen.

Anwendungsbereich
Mehrfamilienhaus & Wohnblock
Datenübertragungsverfahren
LoRa-Funk
Reichweite
bis zu 2km
Sendefrequenz
867,5 & 868,5 MHz
Bandbreite
125 kHz
Kanäle
18
Sendeleistung
5-20 dBm
Spreizfaktor
SF7-SF10
Datenpaketgröße
16 byte
Dimensionen (ohne Antenne)
Breite: 80mm
Höhe: 105mm
Tiefe: 40mm
Energieversorgung
DC 10-28V
max. 0,25 A
Spülfunktaster SFT von revincus

ABW-SFT Anfrage

Ihr erster Schritt zur Schwarzwasser Detektion und zur Abwasserwärmerückgewinnung.

Ich habe die Informationen zum Datenschutz und zur Verarbeitung meiner personenbezogenen Daten gelesen und bin damit einverstanden.

*

Ich willige ein, dass ein Mitarbeiter der revincus GmbH sich telefonisch oder per Mail mit mir in Verbindung setzt.

*

Die mit einem * gekennzeichneten Felder sind Pflichtangaben.

Vielen Dank für Ihre Anfrage!

Schichtspeicher­wärmetauscher

ABW-SSW 180

Der Schichtspeicherwärmetauscher ABW-SSW 180 ist speziell für die Wärmerückgewinnung aus häuslichem Grauwasser entwickelt worden.

Anwendungen
häusliches Grauwasser
Temperatur Zonen
4 Zonen
Leistung nach Zonen*
1,5 kW
1,2 kW
1,0 kW
0,7 kW

*Anwendungsfall häusliches Grauwasser; Absenkung der Zonen von 35|30|25|20 °C auf 14°C durch Wasser mit 12°C
Wärmetauscherfläche
3,3m²
Auslegung
max. 8 Personen
Dimensionen
Höhe: 1800mm
Durchmesser: 450mm
Schichtspeicherwärmetauscher ABW-SSW von revincus Schichtspeicherwärmetauscher ABW-SSW von revincus Schichtspeicherwärmetauscher ABW-SSW von revincus Schichtspeicherwärmetauscher ABW-SSW von revincus
Downloads

ABW-SSW 180 Anfrage

Ihr erster Schritt zur Abwasserwärmerückgewinnung.

Ich habe die Informationen zum Datenschutz und zur Verarbeitung meiner personenbezogenen Daten gelesen und bin damit einverstanden.

*

Ich willige ein, dass ein Mitarbeiter der revincus GmbH sich telefonisch oder per Mail mit mir in Verbindung setzt.

*

Die mit einem * gekennzeichneten Felder sind Pflichtangaben.

Vielen Dank für Ihre Anfrage!
